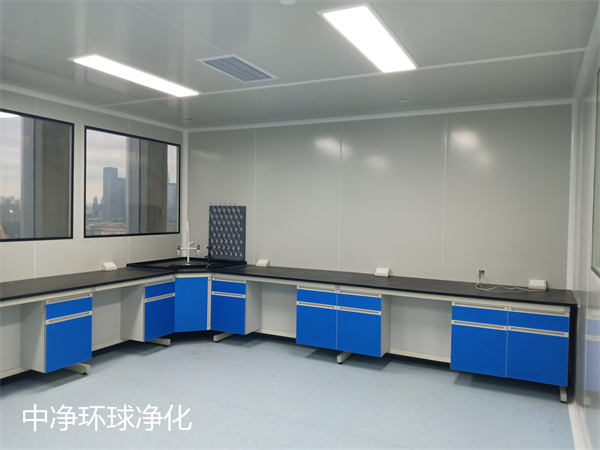

pcr實驗室的單冷型單風道變風量空調系統

1. pcr實驗室的單冷型單風道變風量空調系統的組成結構特點

一次風口和送風口之間形成的風道是末端裝置中的唯一風道，即在末端裝置中僅有一條從一次風口到送風口的通道，沒有其他的分支通道；僅用于供送冷風，即只用于向空調房間供給冷風，供給冷量的工況；在末端裝置內沒有其他再熱裝置如電加熱或熱水盤管環節。

使用單冷型單風道變風量末端裝置和集中空調機組(送風機通過變頻器調速)進行組合,就構成單冷型單風道變鳳量空調系統。

單冷型單風道變成量空調系統的組成結構特點如下：

（1）使用單冷型單風道變風量末端裝置。

（2）由單冷型單風道變風量末端裝置和包含可調速送風機的集中式空調機組組合而成。

（3）各個不同空調房間都設置有單冷型單風道變風量末端裝置和配套的送風口。

（4）各個不同空調房間的單冷型單風道變風量末端裝置都使用配套的溫控器進行控制。

（5）僅對空調區域進行冷量供給，即只提供冷風供給，所以配套使用的集中式空調機組是一個兩管制的系統，僅有一套冷水盤管（并構成表冷器)，系統全年送冷風。

（6）當整個系統在較為復雜的情況下，控制點數較多，空調區域負荷重，可在集中空調機組部分使用排風機、排風口、排風風門構成排風環節。

2 . pcr實驗室的單冷型單風道變風量空調系統的工作運行

單冷型單風道變風量空調系統工作的基本方式：通過傳感器檢測空調房間內的溫度、濕度值，將溫度濕度值的信息送給直接數字控制器（DDC）， DDC 將檢測到的溫度，濕度信息和設定值進行比較，經過 PID 調節器的比例運算，控制變風量末端裝置的風閥開度，實現空調房間內冷風風量的供給調節；當風閥全關閉時，空調系統不再向空調房間供送冷風；單冷型單風道變風量空調系統全年送冷風。

單冷型單風道變風量空調系統中，空氣處理機組與定風量空調系統一樣。送入每個區或房間的送風量由變風量末端控制。每個變風量末端裝置可帶若干個送風口。當室內負荷變化時。變風量末端裝置根據室內溫度調節送風量，以維持室內溫度。在夏季，由于室內的冷負荷和濕負荷的變化不一定同步,根據溫度調節的結果就不一定滿足房間濕度調節的要求。

當空調房間冷負荷變得很小時，就有可能是送風量過小，導致房間得不到足夠量的新風，或?qū)е率覂?nèi)氣流分配不均勻，最終使室內溫度不均勻，影響人體舒適感。因此變風量末端裝置設定有這樣的功能：當送風量減少到一定值時就不再減少了。

在同一空調系統中，不同房間不可能同時達到最大負荷值，單冷型單風道變風量空調系統的變頻空調機組總送風量是按各房間的實時負荷之和來計算，其總送風量就比對應的定風量空調機組的總送風量要低。

在運行時，隨著負荷的降低，單冷型單風道變風量末端裝置的風量減少，變頻空調機組的總送風量也相應減少。由于一幢實驗室的空調負荷全年中具有大約 5%的時間出現滿負荷情況，其余時間均是在低負荷工況下運行，因此，全年運行的能耗較大幅度降低。

在風機盤管加新風系統中，新風量是固定不變的，送風溫度也只是冬夏季時各自統一，在4月、5月、10月等月份的過渡季節時，仍須開制冷機組供冷，只靠新風來控制室溫是不太可能的，從而導致能量的浪費，單冷型單風道變鳳量系統和其他的變風量空調系統一樣是全空氣系統，過渡季節可直接利用新風來保證室內溫度，其節能意義是顯而易見的。

3.分區情況下末端裝置的設置

在考慮對空調區域進行分區的情況下，可同時對外區和內區同時供給冷風，即在外區和內區都設置單冷型單風道變風量末端裝置。各個空調房間的溫控器可以單獨控制本房間內的變風量末端裝置的啟動運行，每個末端裝置上的 DDC 通過溫度傳感器監測到室內的溫度并與 DDC 的設定溫度比較。來確定末端裝置風閥開度,即確定送風量的大小，實現對房間溫度的調節：每個變風量末端裝置上的流量傳感器還可以檢測各個末端送風口的送風量量值，將這些量值再送到變頻空調機組的 DDC，變頻空調機組的 DDC 可以進一步控制變頻風機的轉速來調節總的送風量，實現總送風量和各個變風量末端裝置的送風量總和的匹配關系。中凈環球凈化可提供無菌實驗室、微生物實驗室、pcr實驗室、凈化廠房的咨詢、規劃、設計、施工、安裝改造等配套服務。

4. pcr實驗室的單冷型單風道變風量空調系統的風量調節

單冷型單風道變風量空調系統中的末端裝置風量調節有一定的規律：隨著溫度控制區域（空調房間）內顯熱冷負荷由最大值逐漸減小，冷負荷越小，VAV Box 風閥開度越小，送風量越小，直至最小風量，在最小風量工況下，對應一個溫度值，如果在最小風量處，由于外圍護、室外光照、室外溫度、室內人員數量、室內開啟的照明設備和電氣設備的數量和功率的變化導致室內溫度還要繼續降低，就需要對室內進行熱量供給，而單冷型單風道變風量裝置無再熱環節，因此無法進行熱負荷補給。

最大風量和最小風量的確定：由空調區域的最大顯熱冷負荷確定最大風量；用三要素確定最小風量。三要素分別是末端裝置構造要素、新風量需求要素和室內氣流組織要素。

5.pcr實驗室的單冷型單風道變風量空調系統負荷計算

由于沒有再熱環節，單冷型單風道變風量空調系統負荷計算相對較為簡單。在計算空調負荷的時候，可以分成以下三種不同的情況：僅為實驗室內區供冷；僅為實驗室外區供冷；既為實驗室內區又為實驗室外區供冷。

僅考慮為實驗室內區供冷的單冷型單風道變風量空調系統的負荷計算要點如下。首先進行夏季最大送風量計算，熱濕比為

ε_x=Q_{x max}/G_x

式中ε_x ——內區各空調房間的平均熱濕比，kJ/kg；

Q_{x max}——內區最大計算得熱量，kJ/h；

G_x——內區計算散濕量，kg/h。

由這些數據做出夏季工況焓濕圖，進而計算得出最大送風量

L _max = Q_{x max} /p△_hx,s= Q_{x max} /p(hn_x-hs_x)

式中L _max——系統最大風量，m³/h；

p——空氣密度，kg/ m³；

△_hx,s——送風焓差，kJ/kg；

hn_x——室內設計狀態下空氣的焓，kJ/kg；

hs_x——送風狀態下空氣的燴，kJ/kg。

進行夏季冷量的計算，在這個環節首先確定新質量的大小。單冷型單風道變風量空調系統作為舒適性空調系統，可按人數計算新風量

L_xi=nl_xi

式中L_xi——系統新風量，m³/h；

n——人數；

l_xi——新風量標準，m³/h。

單冷型單風道變風量空調系統和其他變風量系統一樣，送進空調房間的新風量會隨著系統送風量的變化而變化，所以，l_xi取推薦值，而不是取最小標準值。

可以求出新風比m_x的量值

m_x= L_xi /L _max

根據新風比，在焓濕圖上確定新風、回風的混合點C_x，進一步求出夏季冷量；在獲得必要的數據后，就可以確定單冷型單風道變風量素端裝置的最小風量。
